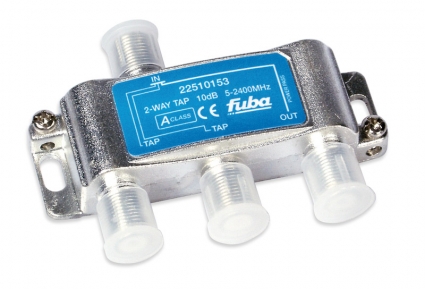

Catalogo Prodotti » » Derivatore a 2 uscite (connettore orrizzontale) CLASS A OHA 2
COD. 22510153 - OHA 210: attenuazione di 10dB (a 2400MHz)
COD. 22510154 - OHA 215: attenuazione di 15dB (a 2400MHz)Derivatore a connettore orizzontale a 2 vie
- Idoneo per il canale di ritorno
- Struttura in pressofusione, solida e resistente alla corrosione
- Asole per il fissaggio meccanico
- Vite di contatto per la messa a terra
| Modello | OHA 210 | OHA 215 | OHA 220 | OHA 225 | OHA 230 |
| Codice art. | 22510153 | 22510154 | 22510155 | 22510156 | 22510157 |
| Frequenza di lavoro | 5...2400 MHz | ||||
| Uscite derivate | 2 | ||||
| Connessioni | Prese F | ||||
| Attenuazione in derivazione 5...1000 MHz |
10,5 ± 1,2 MHz | 15,0 ± 1,2 MHz | 20,0 ± 1,2 MHz | 25,0 ± 1,2 MHz | 30,0 ± 1,2 MHz |
| Attenuazione in derivazione 1000...2400 MHz |
10,5 ± 1,5 MHz | 15,0 ± 1,5 MHz | 20,0 ± 1,5 MHz | 25,0 ± 1,5 MHz | 30,0 ± 1,5 MHz |
| Attenuazione di passaggio 5...40 MHz |
4,0 dB |
2,5 dB | 2,0 dB |
1,5 dB | 1,2 dB |
| Attenuazione di passaggio 40...1000 MHz |
4,2 dB | 3,0 dB | 2,5 dB | ||
| Attenuazione di passaggio 1000...2400 MHz |
5,0 dB | 4,0 dB |
3,5 dB |
3,0 dB | 3,5 dB |
| Attenuazione inversa 5...40 MHz |
10,0 dB |
12,0 dB |
14,0 dB | ||
| Attenuazione inversa 40...1000 MHz |
14,0 dB |
12,0 dB | 14,0 dB | 11,0 dB | 12,0 dB |
| Attenuazione inversa 1000...2400 MHz |
12,0 dB | 14,0 dB | 12,0 dB | ||
| Efficienza di schermatura 5...450 MHz |
> 75 dB | ||||
| Efficienza di schermatura 470...1000 MHz |
> 65 dB | ||||
| Efficienza di schermatura 1000...2400 MHz |
> 55 dB | ||||
