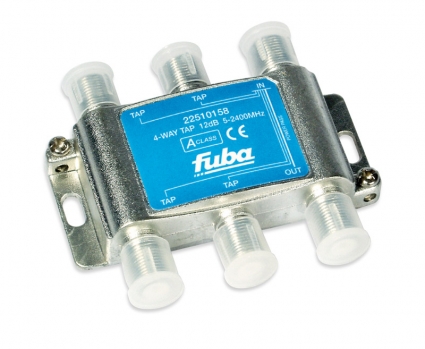

Catalogo Prodotti » » Derivatore a 4 uscite (connettore orrizzontale) CLASS A OHA 4
COD. 22510158 - OHA 412: attenuazione di 12dB (a 2400MHz)
COD. 22510159 - OHA 416: attenuazione di 16dB (a 2400MHz)Derivatore a connettore orizzontale a 4 vie
- Idoneo per il canale di ritorno
- Struttura in pressofusione, solida e resistente alla corrosione
- Asole per il fissaggio meccanico
- Vite di contatto per la messa a terra
| Modello | OHA 412 | OHA 416 | OHA 420 | OHA 424 |
| Codice art. | 22510158 | 22510159 | 22510160 | 22510161 |
| Frequenza di lavoro | 5...2400 MHz | |||
| Uscite derivate | 4 | |||
| Connessioni | Prese F | |||
| Attenuazione in derivazione 5...1000 MHz |
12,0 ± 1,5 MHz | 16,0 ± 1,2 MHz | 20,0 ± 1,2 MHz | 24,0 ± 1,2 MHz |
| Attenuazione in derivazione 1000...2400 MHz |
12,0 ± 2,0 MHz | 16,0 ± 1,5 MHz | 20,0 ± 1,5 MHz | 24,0 ± 1,5 MHz |
| Attenuazione di passaggio 5...40 MHz |
4,2 dB | 2,4 dB | 1,0 dB | |
| Attenuazione di passaggio 40...1000 MHz |
5,5 dB | 3,0 dB | 2,5 dB | 2,0 dB |
| Attenuazione di passaggio 1000...2400 MHz |
6,6 dB | 3,8 dB | 3,0 dB | 2,5 dB |
| Attenuazione inversa 5...40 MHz |
10,0 dB | 12,0 dB | 14,0 dB | |
| Attenuazione inversa 40...1000 MHz |
10,0 dB | 11,0 dB | 12,0 dB | 11,0 dB |
| Attenuazione inversa 1000...2400 MHz |
12,0 dB | 11,0 dB | 12,0 dB | |
| Efficienza di schermatura 5...450 MHz |
> 75 dB | |||
| Efficienza di schermatura 470...1000 MHz |
> 65 dB | |||
| Efficienza di schermatura 1000...2400 MHz |
> 55 dB | |||
