GKA 681 - GKA 681/25: Cavo coassiale

Catalogo Prodotti » » Cavo coassiale GKA 681 - GKA 681/25
Cavo Coassiale (GKA)

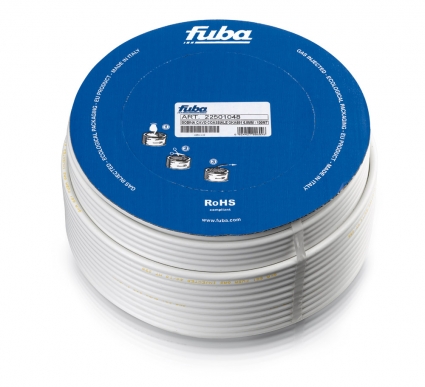

COD. 22501048 - Cavo coassiale GKA 681

Dati tecnici

DATI TECNICI
Lunghezza cavo (m)
100 (GKA681) / 250 (GKA681/25)
Conduttore interno (u00d8 - mm)
rame 1,00
Dielettrico gas injected (u00d8 - mm)
Polietilene espanso 4,80
Conduttore esterno
Al / Pet / Al
Treccia in fili di rame stagnato (u00d8 - mm)
0,10
Foglio antimigrante
Al / Pet
Guaina esterna (u00d8 - mm)
PVC 6
Impedenza (u2126)
75
Minimo raggio di curvatura (u00d8 - mm)
35
Temperatura di funzionamento
- 15u2026.+ 65
DATI ELETTRICI
Max. resistenza elettrica condutt. interno (u2126/Km)
< 22
Max. resistenza elettrica condutt. esterno (u2126/Km)
> 24
ATTENUAZIONE A 20u00b0 (d/B 100mt)
5 MHz
2,1
50 MHz
4,6
200 MHz
8,8
470 MHz
13,9
800 MHz
18,5
1000 MHz
20,8
1350 MHz
24,5
1750 MHz
28,1
2150 MHz
31,4
2400 MHz
33,2
2700 MHz
35,5
3000 MHz
37,6
PERDITE DI RIFLESSIONE
5 - 470 MHz
> 26
470 - 1000 MHz
> 23
1000 - 3000 MHz
> 20
EFFICIENZA DI SCHERMATURA (dB)
30 - 300 MHz
> 85
300 - 1000 MHz
> 110
1000 - 2500 MHz
> 100

Codici prodotto

COD.
22501048
Info
Cavo coassiale GKA 681
