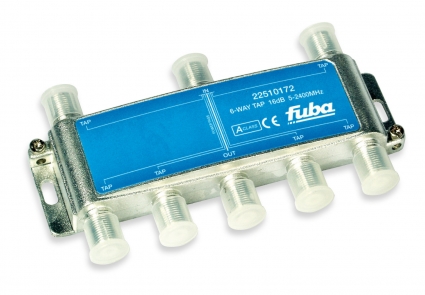

Catalogo Prodotti » » Derivatore a 6 uscite (connettore orrizzontale) CLASS A OHA 6
COD. 22510172 - OHA 616: attenuazione di 16dB (a 2400MHz)
COD. 22510173 - OHA 620: attenuazione di 20dB (a 2400MHz)Derivatore a connettore orizzontale a 6 vie
- Idoneo per il canale di ritorno
- Struttura in pressofusione, solida e resistente alla corrosione
- Asole per il fissaggio meccanico
- Vite di contatto per la messa a terra
| Modello | OHA 616 | OHA 620 | OHA 625 |
| Codice art. | 22510172 | 22510173 | 22510174 |
| Frequenza di lavoro | 5...2400 MHz | ||
| Uscite derivate | 6 | ||
| Connessioni | Prese F | ||
| Attenuazione in derivazione 5...1000 MHz |
16,0 ± 1,5 MHz | 20,0 ± 1,2 MHz | 25,0 ± 1,2 MHz |
| Attenuazione in derivazione 1000...2400 MHz |
18,0 ± 2,0 MHz | 22,0 ± 1,5 MHz | 27,0 ± 1,5 MHz |
| Attenuazione di passaggio 5...40 MHz |
4,0 dB | 2,5 dB | |
| Attenuazione di passaggio 40...1000 MHz |
5,0 dB | 3,0 dB | |
| Attenuazione di passaggio 1000...2400 MHz |
7,5 dB | 5,2 dB | 5,0 dB |
| Attenuazione inversa 5...40 MHz |
10,0 dB | ||
| Attenuazione inversa 40...1000 MHz |
12,0 dB | ||
| Attenuazione inversa 1000...2400 MHz |
11,0 dB | ||
| Efficienza di schermatura 5...450 MHz |
> 75 dB | ||
| Efficienza di schermatura 470...1000 MHz |
> 65 dB | ||
| Efficienza di schermatura 1000...2400 MHz |
> 55 dB | ||
