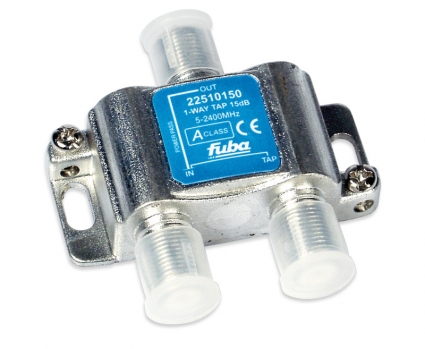

Catalogo Prodotti » » Derivatore a 1 uscita (connettore orrizzontale) CLASS A OHA 1
COD. 22510149 - OHA 110: attenuazione di 10dB (a 2400MHz)
COD. 22510150 - OHA 115: attenuazione di 15dB (a 2400MHz)Derivatore a connettore orizzontale a 1 uscita
- Idoneo per il canale di ritorno
- Struttura in pressofusione, solida e resistente alla corrosione
- Asole per il fissaggio meccanico
- Vite di contatto per la messa a terra
| Modello | OHA 110 | OHA 115 | OHA 120 | OHA 125 |
| Codice art. | 22510149 | 22510150 | 22510151 | 22510152 |
| Frequenza di lavoro | 5...2400 MHz | |||
| Uscite derivate | 1 | |||
| Connessioni | Prese F | |||
| Attenuazione in derivazione 5...1000 MHz |
10,0 ± 1,0 MHz | 15,0 ± 1,0 MHz | 20,0 ± 1,0 MHz | 25,0 ± 1,0 MHz |
| Attenuazione in derivazione 1000...2400 MHz |
10,0 ± 1,5 MHz | 15,0 ± 1,5 MHz | 20,0 ± 1,5 MHz | 25,0 ± 1,5 MHz |
| Attenuazione di passaggio 5...40 MHz |
2,0dB | 1,0dB | ||
| Attenuazione di passaggio 40...1000 MHz |
2,5 dB | 2,0 dB | 1,5 dB | |
| Attenuazione di passaggio 1000...2400 MHz |
3,5 dB | 2,5 dB | 2,0 dB | |
| Attenuazione inversa 5...40 MHz |
14,0 dB | 16,0 dB | 18,0 dB | |
| Attenuazione inversa 40...1000 MHz |
14,0 dB | |||
| Attenuazione inversa 1000...2400 MHz |
12,0 dB | |||
| Efficienza di schermatura 5...450 MHz |
> 75 dB | |||
| Efficienza di schermatura 470...1000 MHz |
> 65 dB | |||
| Efficienza di schermatura 1000...2400 MHz |
> 55 dB | |||
