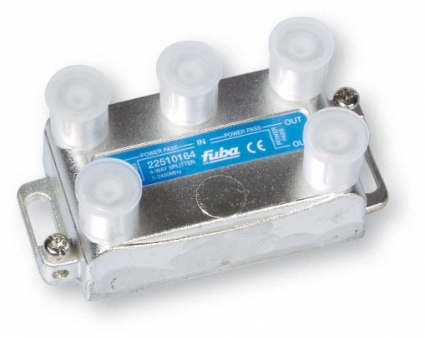

Catalogo Prodotti » » Partitori Connettore Verticale CLASS A Serie OVV
COD. 22510162 - OVV 201
COD. 22510163 - OVV 301Connettore verticale
- Idoneo per il canale di ritorno
- Struttura in pressofusione, solida e resistente alla corrosione
- Asole per il fissaggio meccanico
- Vite di contatto per la messa a terra
| Modello | OVV 201 | OVV 301 | OVV 401 | OVV 601 | OVV 801 |
| Codice art. | 22510162 | 22510163 | 22510164 | 22510165 | 22510166 |
| Frequenza di lavoro | 5...2400 MHz | ||||
| Uscite | 2 | 3 | 4 | 6 | 7 |
| Passaggio DC | su tutte le uscite | ||||
| Connessioni | Prese F | ||||
| Attenuazione a 5...40 MHz |
4,2 dB | 7,5 dB | 8,2 dB | 11,2 dB | 12,0 dB |
| Attenuazione a 40...1000 MHz |
5,0 dB | 8,2 dB | 8,5 dB | 12,5 dB | 13,0 dB |
| Attenuazione a 1000...2050 MHz |
5,8 dB | 10,5 dB | 11,0 dB | 16,5 dB | 17,5 dB |
| Attenuazione a 2050...2400 MHz |
6,2 dB | 11,5 dB | 12,0 dB | 17,5 dB | 18,5 dB |
| Attenuazione inversa 5...40 MHz |
12,0 dB | 9,0 dB | 8,0 dB | ||
| Attenuazione inversa 40...1000 MHz |
10,0 dB | 12,0 dB |
10,0 dB |
||
| Attenuazione inversa 1000...2050 MHz |
10,0 dB | 12,0 dB |
10,0 dB |
||
| Attenuazione inversa 2050...2400 MHz |
10,0 dB | ||||
| Efficienza di schermatura 5...450 MHz |
> 75 dB | ||||
| Efficienza di schermatura 470...1000 MHz |
> 65 dB | ||||
| Efficienza di schermatura 1000...2400 MHz |
> 55 dB | ||||
