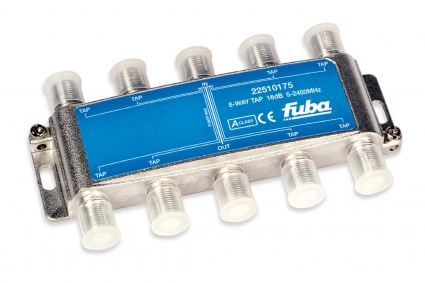

Catalogo Prodotti » » Derivatore a 8 uscite (connettore orrizzontale) CLASS A OHA 8
- Idoneo per il canale di ritorno
- Struttura in pressofusione, solida e resistente alla corrosione
- Asole per il fissaggio meccanico
- Vite di contatto per la messa a terra
| Modello | OHA 816 | OHA 820 | OHA 825 |
| Codice art. | 22510175 | 22510176 | 22510177 |
| Frequenza di lavoro | 5...2400 MHz | ||
| Uscite derivate | 8 | ||
| Connessioni | Prese F | ||
| Attenuazione in derivazione 5...1000 MHz |
16,0 ± 1,5 MHz | 20,0 ± 1,2 MHz | 25,0 ± 1,2 MHz |
| Attenuazione in derivazione 1000...2400 MHz |
18,0 ± 2,0 MHz | 23,0 ± 1,5 MHz | 27,0 ± 1,5 MHz |
| Attenuazione di passaggio 5...40 MHz |
5,5 dB | 2,5 dB | 2,0 dB |
| Attenuazione di passaggio 40...1000 MHz |
6,0 dB | 3,0 dB | 2,0 dB |
| Attenuazione di passaggio 1000...2400 MHz |
7,5 dB | 6,0 dB | 5,0 dB |
| Attenuazione inversa 5...40 MHz |
12,0 dB | ||
| Attenuazione inversa 40...1000 MHz |
12,0 dB | ||
| Attenuazione inversa 1000...2400 MHz |
10,0 dB | ||
| Efficienza di schermatura 5...450 MHz |
> 75 dB | ||
| Efficienza di schermatura 470...1000 MHz |
> 65 dB | ||
| Efficienza di schermatura 1000...2400 MHz |
> 55 dB | ||
