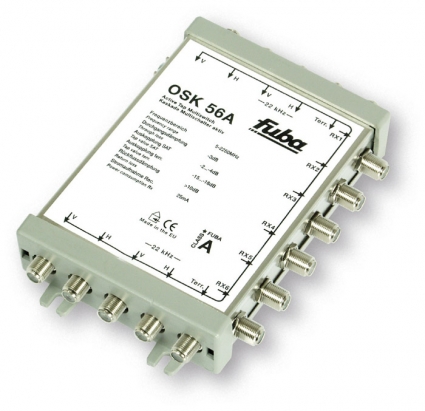

Catalogo Prodotti » » Multiswitch in cascata a 5 ingressi e 6 uscite Serie OSK 56
COD. 22010060 - OSK 56 P (passivo)
COD. 22010061 - OSK 56 A (attivo)Con i multiswitch della serie Profi si predispongono senza problemi impianti di distribuzione con un numero elevato di utenze.
Anche questi prodotti sono equipaggiati SMD 100% e si contraddistinguono per il disaccoppiamento massimo tra ingressi e uscite e la più ampia possibilità di collegamento in cascata.
La garanzia Profi sottolinea le straordinarie prerogative in termini di qualità di questa serie, volta a soddisfare le richieste più esigenti.
Con 5 ingressi principali (4 x Satellite, 1 x Terrestre) per la realizzazione di grandi impianti condominiali P = passivo, A = attivo, T = terminale (cascata terminale attiva).
| Modello | OSK 56 P | OSK 56 A | OSK 56 T |
| Codice art. | 22010060 | 22010061 | 22010065 |
| Frequenza di lavoro | 5...2250 MHz | ||
| Ingressi/Uscite | 5 / 5 + 6 | 5 / 6 | |
| Attenuazione regolabile | no | ||
| Livello in uscita max. | 100 dBμV | 99 dBμV | |
| Alimentazione | Da ricevitore | ||
| Connessioni | Presa F | ||
| Collegamento di messa a terra | si | ||
| Dimensioni | 160 x 110 x 30 mm | ||
| Attenuazione passaggio Sat. | -1...-2 dB | ||
| Attenuazione passaggio Terr. | -2...-3,5 dB | -3...-4,5 dB | |
| Disaccoppiamento Satellite | -16...-20 dB | -2...+1 dB | -1...-2,5 dB |
| Disaccoppiamento Terrestre | -20...-23 dB | -15...-18 dB |
|
| Attenuazione inversa | > 10 dB | ||
| Corrente assorbita | 25 mA | 35 mA | |
